A kültéri egység nélküli monoblokk klíma telepítése egyszerűbb felépítésű lehet egy split rendszerénél, mert nincs külön kültéri egység és nincs a két gépegység között helyszínen kiépítendő hűtőköri csővezeték.
Ez azonban nem jelenti azt, hogy a készüléket bárhová fel lehet szerelni.
A legtöbb fali monoblokk klímához szükség van:
megfelelő külső falra;
jellemzően két nagyobb faláttörésre;
stabil rögzítésre;
elektromos csatlakozásra;
a kondenzvíz megfelelő kezelésére;
valamint elegendő szabad helyre a készülék körül.
A telepítés egyik legfontosabb szabálya:

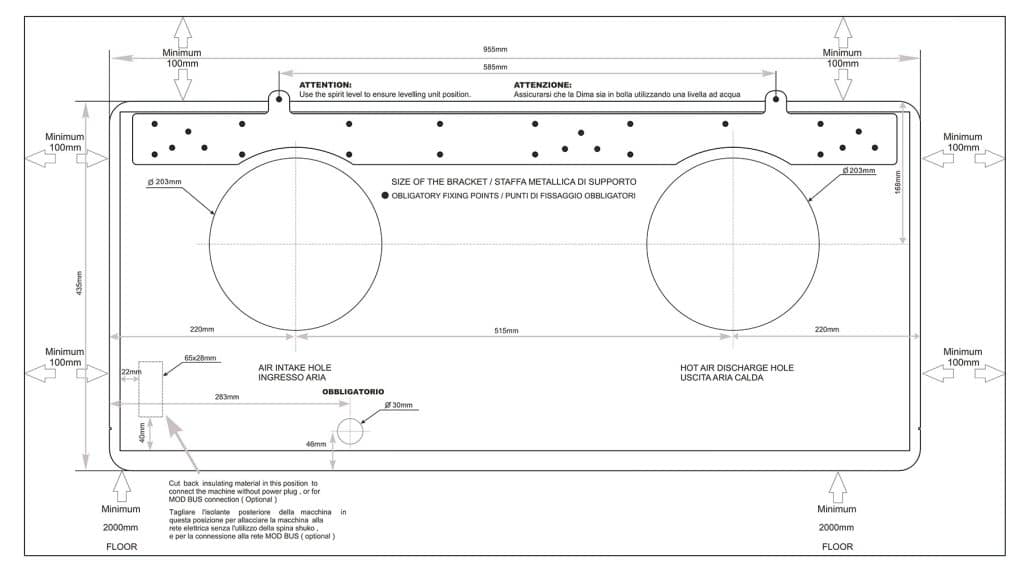

Mindig a konkrét készülék gyártói telepítési rajza és szerelési útmutatója alapján kell dolgozni.
A falnyílások mérete, egymástól való távolsága, a rögzítési pontok és a kondenzvíz-kezelés modellenként eltérhet.
Hogyan működik a monoblokk klíma telepítése?
A fali monoblokk klíma teljes hűtőrendszere egyetlen készülékházban található.
Ez azt jelenti, hogy nincs:
külön kültéri kompresszoregység;
kültéri konzol;
beltéri és kültéri egység közötti hosszú rézcsövezés.
A készülék viszont a működéshez kapcsolatot igényel a kültérrel.
A legtöbb modellnél ezt két falon átvezetett légcsatorna biztosítja.
Ezeken keresztül történik a kültéri oldali levegő:
beszívása;
majd a felmelegített levegő kifújása.
Kívülről jellemzően csak a két légnyílás rácsa látható.
Milyen falra szerelhető monoblokk klíma?
A legfontosabb feltétel, hogy a készülék mögött vagy a telepítési rajz szerinti helyen közvetlen kapcsolat legyen a kültérrel.
Ez általában külső falat jelent.
Jó telepítési hely lehet
külső téglafal;
megfelelő vasbeton külső fal;
egyéb teherbíró falszerkezet, ha a gyártó előírásai teljesíthetők.
Problémás lehet
belső válaszfal;
olyan fal, amely mögött másik lakás vagy helyiség van;
túl vékony vagy nem kellően teherbíró szerkezet;
speciális homlokzat;
vastag vasbeton fal;
műemléki homlokzat;
olyan fal, amelyet kívülről nem lehet megfelelően megközelíteni.
A falnak nemcsak a készülék tömegét kell biztonságosan megtartania, hanem a szükséges légcsatornákat is ki kell tudni alakítani benne.
Hány lyukat kell fúrni?
A legtöbb fali monoblokk klíma esetén jellemzően két nagyobb faláttörésre van szükség.
Ezek általában:
a kültéri levegő beszívását;
a felmelegített levegő kifújását
szolgálják.
Ezen kívül szükség lehet:
kisebb kondenzvíz-elvezető nyílásra;
elektromos kábelvezetésre;
rögzítési furatokra.
Fontos
A két nagy légnyílás:
mérete;
középponttávolsága;
magassága;
és pontos helyzete
nem univerzális.
Ezért nem szabad előre „érzésre” kifúrni a falat.
Előbb legyen meg:
a konkrét készülék;
vagy legalább a gyári telepítési sablon és műszaki rajz.
Mekkora lyuk kell a monoblokk klímához?
Erre nincs minden modellre érvényes egyetlen szám.
A különböző készülékek különböző átmérőjű légcsatornákat használhatnak.
Általánosságban azonban jóval nagyobb faláttörésekre van szükség, mint egy hagyományos split klíma csövezésénél.
Ezért a monoblokk telepítésénél az egyik legfontosabb előzetes kérdés:
elkészíthetők-e egyáltalán a szükséges átmérőjű faláttörések az adott falban?
Különösen:
vastag téglafal;
vasbeton;
terméskő;
többrétegű homlokzat
esetén ezt érdemes előre tisztázni.
Hogyan készül a faláttörés?
A fal anyagától és a szükséges átmérőtől függően többféle módszer használható.
Tipikus megoldás lehet:
magfúrás;
gyémánt koronafúrás;
megfelelő méretű faláttörő rendszer.
Nagy átmérőnél a hagyományos ütvefúróval végzett „körbefurkálás” nem feltétlenül ad szép vagy megfelelő eredményt.
A pontos módszer függ:
a fal anyagától;
vastagságától;
vasalásától;
hozzáférhetőségétől;
a szükséges furatátmérőtől.
Vasbeton falra lehet monoblokk klímát szerelni?
Igen, bizonyos esetekben lehet, de a faláttörés jóval nehezebb lehet.
Vasbetonnál problémát jelenthet:
az acélbetét;
nagy falvastagság;
komoly fúróberendezés igénye;
jelentős por és víz használata magfúrásnál.
Nagyon fontos, hogy szerkezeti szempontból ne vágjunk vagy fúrjunk át kritikus teherhordó elemet vagy vasalást ellenőrzés nélkül.
Ha kétséges a szerkezet, szakember bevonása indokolt.
Téglafalnál egyszerűbb?
Általában igen.
A megfelelő téglafal sokszor egyszerűbben fúrható, mint a vasbeton.
De itt is számít:
a falvastagság;
tömör vagy üreges tégla;
vakolat;
hőszigetelés;
külső homlokzati rétegek.
Régi belvárosi épületeknél például akár nagyon vastag téglafallal is találkozhatunk.
Hová érdemes felszerelni a készüléket?
A készülék helyét egyszerre több szempont alapján kell kiválasztani:
legyen megfelelő külső fal;
elférjen a berendezés;
elkészíthetők legyenek a falnyílások;
biztosítható legyen a légáramlás;
legyen megfelelő elektromos csatlakozás;
megoldható legyen a kondenzvíz;
ne legyen zavaró a légáram;
és lehetőleg ne legyen közvetlenül a felhasználó mellett.
Parapet monoblokk elhelyezése
A parapet kialakítású készülékeket jellemzően alacsonyabban helyezik el.
Gyakori hely:
ablak alatt;
külső fal alsó szakaszán;
radiátorhoz hasonló pozícióban.
Ez praktikus lehet, de előtte ellenőrizni kell:
elfér-e a készülék;
nincs-e útban radiátor;
nincs-e bútor;
nem takarja-e függöny;
megfelelő-e a külső oldali rács helye.
Magas fali monoblokk elhelyezése
Egyes modellek magasabb falszakaszra is felszerelhetők.
Ez előnyös lehet, ha:
nincs szabad hely ablak alatt;
bútorozás akadályozza az alacsony telepítést;
a légeloszlás szempontjából kedvezőbb a magas pozíció.
Itt viszont különösen fontos:
a készülék súlya;
a stabil rögzítés;
a szerelési hozzáférés.
Mennyi szabad hely kell a készülék körül?
Ez mindig modellfüggő.
A gyártó megadja a szükséges minimális távolságokat például:
padlótól;
mennyezettől;
oldalfaltól;
bútoroktól;
függönytől.
Ezeket nem érdemes figyelmen kívül hagyni.
Túl szűk helyen romolhat:
a légáramlás;
a teljesítmény;
a szervizelhetőség;
és akár a zajkomfort is.
Lehet bútor mögé szerelni?
Általában nem jó ötlet.
A készüléknek akadálytalan légáramlásra van szüksége.
Ha:
kanapé;
szekrény;
függöny;
polc
eltakarja a légbeszívást vagy kifúvást, romolhat a működés.
Mindig a gyári minimális szabad távolságokat kell betartani.
Lehet ablak alá tenni?
Parapet készüléknél ez gyakran kifejezetten logikus megoldás.
Viszont ellenőrizni kell:
az ablakpárkány helyzetét;
a fal magasságát;
a készülék méretét;
a külső oldali rácsok helyét;
radiátor vagy csővezeték jelenlétét.
Mi van a falban? – fúrás előtt kötelező ellenőrizni
Nagy faláttörés előtt különösen fontos ellenőrizni, nincs-e a tervezett helyen:
elektromos vezeték;
vízvezeték;
fűtési cső;
gázvezeték;
más gépészeti vezeték;
szerkezeti elem.
A falban futó vezetékek eltalálása nemcsak költséges, hanem veszélyes is lehet.
Kell-e elektromos kiállás?
Igen, a készülék elektromos energiával működik.
A pontos csatlakozási mód modellenként eltérhet.
Lehet:
dugvillás csatlakozás;
fix elektromos bekötés;
külön áramkör szükségessége.
Mindig a gyártó előírását kell követni.
Mire figyeljünk?
megfelelő vezeték-keresztmetszet;
megfelelő biztosítás;
védőföldelés;
FI-relé/RCD;
csatlakozó terhelhetősége.
Ha az elektromos hálózat régi vagy bizonytalan állapotú, villanyszerelővel érdemes ellenőriztetni.
Kell külön biztosíték?
Ez a készülék:
névleges áramfelvételétől;
gyártói előírásától;
meglévő elektromos hálózattól
függ.
Nem érdemes automatikusan abból kiindulni, hogy:
„van ott egy konnektor, tehát biztos jó lesz.”
A klíma hosszú ideig működő, jelentős elektromos fogyasztó lehet.
Régi vezeték, túlterhelt áramkör vagy rossz csatlakozó problémát jelenthet.
Mi történik a kondenzvízzel?
Hűtés közben a klíma párát von ki a levegőből.
Ez vízzé kondenzálódik.
A vízzel valamit kezdeni kell.
A megoldás készüléktípusonként eltérhet.
Egyes készülékek:
részben vagy nagyrészt elpárologtatják;
a kültéri légárammal eltávolítják;
más modelleknél külön kondenzvíz-elvezetés szükséges lehet.
Ezért a vásárlás előtt érdemes megnézni:
hogyan kezeli az adott monoblokk a kondenzvizet hűtés és fűtés közben.
Kell lefolyó a monoblokk klímához?
Nem feltétlenül minden modellnél.
Van olyan konstrukció, amely normál hűtési üzemben a kondenzvíz jelentős részét elpárologtatja.
Bizonyos helyzetekben azonban:
magas páratartalom;
tartós működés;
fűtési üzem;
leolvasztás
miatt külön vízelvezetés szükséges lehet.
Ezért a válasz nem az, hogy:
„igen, mindenhez kell”
vagy:
„nem, soha nem kell”,
hanem az, hogy a konkrét készülék telepítési dokumentációját kell ellenőrizni.
Hová vezethető a kondenzvíz?
Ha külön elvezetés szükséges, azt úgy kell kialakítani, hogy a víz:
biztonságosan távozzon;
ne folyjon a homlokzatra;
ne csöpögjön járókelőkre;
ne zavarja a szomszédokat;
ne okozzon ázást.
Megoldás lehet például:
megfelelő lefolyó;
gyűjtőrendszer;
egyéb engedélyezett elvezetés.
Mi történik fűtéskor?
Hőszivattyús fűtési üzemben más kondenzációs helyzetek is kialakulhatnak.
Hideg időben a kültéri oldalon:
pára csapódhat ki;
dér keletkezhet;
leolvasztási ciklus működhet.
A pontos vízkezelést itt is a konkrét készülék konstrukciója határozza meg.
Ha a monoblokkot téli fűtésre is használjuk, ezt már telepítéskor érdemes figyelembe venni.
Kell lejtés a faláttöréshez?
Ez szintén készülékfüggő.
Bizonyos légcsatornáknál vagy kondenzvíz-kialakításnál a gyártó meghatározhat:
szükséges lejtést;
pontos csőpozíciót;
maximális falvastagságot.
Ezért a furat geometriáját nem érdemes saját elképzelés alapján kialakítani.
Milyen vastag falra szerelhető?
Ezt is a gyártói dokumentáció határozza meg.
A túl vastag fal:
növelheti a légcsatorna hosszát;
befolyásolhatja a légáramlást;
speciális kialakítást igényelhet.
Régi épületek 50–80 cm-es vagy még vastagabb falánál ezt különösen fontos ellenőrizni.
Külső hőszigetelésnél mire figyeljünk?
Ha az épületen külső hőszigetelés van, a légcsatornákat azon is át kell vezetni.
Fontos:
megfelelő tömítés;
hőhíd minimalizálása;
csapadék elleni védelem;
homlokzati rács megfelelő rögzítése.
A külső rácsot nem szabad kizárólag puha hőszigetelő anyaghoz rögzíteni, ha a konstrukció más rögzítést kíván.
Mit látunk kívülről?
A kültéri egység nélküli klíma egyik legnagyobb előnye, hogy nincs nagy kültéri gépegység.
Kívülről jellemzően:
két rács;
esetleg kondenzvízhez kapcsolódó kivezetés
látható.
Ez lényegesen diszkrétebb lehet egy split kültéri egységnél.
De fontos:
a homlokzat így is megváltozik.
Kell engedély társasházban?
Ez az adott épülettől és helyi szabályozástól függ.
A faláttörés:
érintheti a közös tulajdonú homlokzatot;
megváltoztathatja az épület megjelenését.
Ezért társasházban telepítés előtt érdemes ellenőrizni:
alapító okiratot;
SZMSZ-t;
társasházi előírásokat;
közös képviselő álláspontját;
helyi településképi szabályokat.
A „nincs kültéri egység” nem jelenti automatikusan azt, hogy semmilyen hozzájárulás nem szükséges.
Műemléki épületnél telepíthető?
Lehetséges, hogy a monoblokk a diszkrétebb külső megjelenés miatt kedvezőbb megoldás, mint a split klíma.
De a faláttörések miatt:
a homlokzat;
történeti szerkezet;
építészeti megjelenés
így is érintett.
Védett épületnél mindig előzetesen ellenőrizni kell a vonatkozó előírásokat.
Kell klímaszerelő a monoblokkhoz?
A monoblokk egyik fontos sajátossága, hogy a hűtőkör gyárilag zárt, és a készülék telepítése során jellemzően nem kell két külön egységet hűtőköri csővel összekötni.
Ez azonban nem jelenti azt, hogy minden telepítés egyszerű barkácsmunka.
A feladat tartalmazhat:
nagy átmérőjű magfúrást;
nehéz készülék rögzítését;
villamos munkát;
kondenzvíz-kialakítást;
külső homlokzati munkát.
Ezért sok esetben szakszerű telepítés erősen ajánlott.
Telepíthető saját kezűleg?
Elméletileg bizonyos készülékek kialakítása lehetővé tesz egyszerűbb szerelést, de ehhez szükséges:
megfelelő szerszám;
faláttörési tapasztalat;
pontos mérés;
biztos rögzítés;
elektromos ismeret;
a gyártói utasítás pontos követése.
Egy rossz helyen elkészített nagy faláttörést már nem egyszerű „visszacsinálni”.
Ha bizonytalan, érdemes szakemberrel elvégeztetni.
Mennyi ideig tart a telepítés?
Ez nagymértékben függ:
fal anyagától;
falvastagságtól;
megközelíthetőségtől;
elektromos munkától;
kondenzvíz-elvezetéstől;
készülék típusától.
Egy könnyen hozzáférhető téglafalnál a munka jóval egyszerűbb lehet, mint:
vastag vasbeton;
magas emeleti külső fal;
nehezen hozzáférhető homlokzat
esetén.
Mi növelheti meg a telepítés költségét?
Tipikusan:
vasbeton fal;
extra vastag fal;
nehéz magfúrás;
külső hozzáférés nehézsége;
állvány vagy emelő szükségessége;
új elektromos kiállás;
kondenzvíz-csövezés;
különleges homlokzati munka.
Ezért monoblokk klíma vásárlásakor nem csak a készülék árával érdemes számolni.
A telepítés befolyásolja a zajt?
Igen.
Nem megfelelő rögzítés esetén:
rezonancia;
burkolati zörgés;
falon terjedő rezgés
növelheti az érzékelt zajt.
Ez monoblokknál különösen fontos, mert a kompresszor is a beltéri készülékben működik.
A megfelelő:
rögzítés;
fal;
csatornakialakítás
a komfort része.
Hol ne legyen a monoblokk klíma?
Kerülnénk olyan elhelyezést, ahol:
nincs közvetlen külső fal;
bútor elzárja a légáramlást;
függöny teljesen eltakarja;
közvetlenül az ágy fejénél működik;
nincs hely a szükséges faláttörésekre;
nem biztosítható a kondenzvíz-kezelés;
a külső rács más épületelemet vagy szomszédot zavar;
szerkezeti akadály van a falban.
Telepítés előtti ellenőrzőlista
Készülékvásárlás előtt ezt a listát érdemes végigvenni.
Fal
Külső fal?
Miből készült?
Milyen vastag?
Van rajta külső hőszigetelés?
Elkészíthetők a szükséges falnyílások?
Hely
Elfér a készülék?
Megvannak a gyári oldaltávolságok?
Nem takarja bútor?
Nem lesz túl közel ágyhoz vagy íróasztalhoz?
Külső oldal
Hozzáférhető?
Felszerelhető a rács?
Nem zavar más nyílászárót?
Engedélyezett a homlokzat módosítása?
Elektromos hálózat
Van megfelelő csatlakozás?
Elbírja az áramkör?
Megfelelő a földelés?
Kondenzvíz
Hogyan kezeli a készülék?
Kell külön elvezetés?
Hová vezethető?
Jogi / társasházi kérdések
Van szükség hozzájárulásra?
Érintett a közös homlokzat?
Védett az épület?
Telepítés lépésről lépésre
A pontos sorrend készülékenként eltér, de általánosságban:
1. Készülék kiválasztása
Először a megfelelő teljesítményű és kialakítású modellt választjuk ki.
2. Telepítési rajz ellenőrzése
Megnézzük:
készülékméret;
furatméret;
furattávolság;
minimális szerelési távolság;
elektromos igény;
kondenzvíz-kezelés.
3. Fal ellenőrzése
Ellenőrizzük:
falanyagot;
vezetéket;
csövet;
szerkezeti elemeket.
4. Pontos kimérés
A gyári sablon alapján kijelöljük:
légcsatornákat;
rögzítési pontokat;
egyéb átvezetéseket.
5. Faláttörés
Megfelelő technológiával elkészülnek a szükséges nyílások.
6. Légcsatornák és külső rácsok
Beépítjük az adott készülék előírása szerint.
7. Fali tartó és készülék
Stabilan rögzítjük.
8. Kondenzvíz-kezelés
Szükség szerint kialakítjuk.
9. Elektromos csatlakozás
A gyártói előírások szerint.
10. Próbaüzem
Ellenőrizzük:
hűtést;
légáramlást;
zajt;
rezgést;
kondenzvíz-kezelést;
hibajelzéseket.
Gyakori telepítési hibák
Előre kifúrt fal készülék nélkül
A furattávolságok modellenként eltérhetnek.
Túl közel kerül a készülék bútorhoz
Romlik a légáramlás.
Kondenzvíz nincs átgondolva
Csak az első párás nyári napon derül ki a probléma.
Nem ellenőrzik a falban futó vezetékeket
Ez komoly károsodást vagy veszélyt okozhat.
Rossz rögzítés
Rezonancia és extra zaj jelentkezhet.
Csak a belső oldalt nézik
Kívül lehet:
eresz;
erkély;
szomszéd ablak;
díszítőelem;
nehezen hozzáférhető terület.
Mindkét oldalt meg kell vizsgálni.
Monoblokk klíma telepítése társasházban – példa
Tegyük fel, hogy egy belvárosi társasházi lakás nappalijába szeretnénk monoblokk klímát.
Adottságok:
kültéri split egység nem engedélyezett;
van utcai külső fal;
a fal vastag tégla;
a készülék ablak alá kerülne.
Telepítés előtt:
ellenőrizzük a társasházi szabályokat;
megnézzük, hogy a két rács elhelyezhető-e;
kiválasztjuk a konkrét modellt;
a gyári sablon alapján meghatározzuk a furatokat;
ellenőrizzük a falban futó vezetékeket;
tisztázzuk a kondenzvíz-kezelést;
csak ezután készülnek el a faláttörések.
Ez sokkal biztonságosabb sorrend, mint előbb megvenni egy tetszőleges készüléket, majd utólag kideríteni, hogy nem fér el vagy nem fúrható ki a fal.
Gyakori kérdések a monoblokk klíma telepítéséről
Hány lyuk kell a monoblokk klímához?
A legtöbb fali monoblokk készüléknél jellemzően két nagyobb légnyílás szükséges. A pontos darabszám és méret modellenként eltérhet.
Mekkora lyukat kell fúrni?
A pontos átmérőt a készülék gyártója határozza meg. Nem érdemes univerzális méret alapján előre fúrni.
Kell kültéri egység?
Nem. Kívül általában csak a légcsatornák rácsai láthatók.
Kell klímás rézcső?
A beltéri és kültéri egység közötti hűtőköri csövezésre nincs szükség, mert a teljes hűtőkör a monoblokk készülékben található.
Kell kondenzvíz-elvezetés?
Készüléktől és üzemmódtól függ. Egyes modellek a kondenzvíz jelentős részét kezelik vagy elpárologtatják, más esetekben külön elvezetés szükséges.
Vasbeton falra felszerelhető?
Sok esetben igen, de a faláttörés nehezebb és drágább lehet. Szerkezeti elemek és vasalás miatt előzetes ellenőrzés szükséges.
Társasházba telepíthető?
Igen, de a homlokzati faláttörések miatt ellenőrizni kell a társasházi és helyi előírásokat.
Műemléki épületbe telepíthető?
Bizonyos esetekben igen, de nem automatikusan. A homlokzati módosítás miatt előzetes engedélyezés vagy egyeztetés szükséges lehet.
Kell külön konnektor?
A konkrét készülék elektromos előírását kell követni. Egyes modellek dugvillásak, más esetben fix vagy külön áramköri kiépítés lehet szükséges.
Saját kezűleg felszerelhető?
Bizonyos konstrukciók telepítése egyszerűbb, mint egy split klímáé, de a nagy faláttörés, rögzítés és elektromos munka miatt szakember bevonása sok esetben célszerű.
Összefoglalva: mire figyeljünk monoblokk klíma telepítés előtt?
A kültéri egység nélküli klíma egyik nagy előnye, hogy nincs:
hagyományos kültéri egység;
kültéri konzol;
két gépegység közötti hosszú hűtőköri csövezés.
Viszont szükség van:
megfelelő külső falra;
jellemzően két nagyobb faláttörésre;
pontos elhelyezésre;
stabil rögzítésre;
elektromos ellátásra;
kondenzvíz-kezelésre.
A legfontosabb tanács:
A fal kifúrása előtt mindig legyen meg a konkrét készülék pontos telepítési dokumentációja.
A monoblokk egyik legnagyobb előnye éppen az, hogy olyan helyeken is lehet fix klímát telepíteni, ahol hagyományos kültéri egység nem fér el vagy nem engedélyezett.
Ehhez viszont már a vásárlás előtt meg kell győződni arról, hogy az adott készülék valóban telepíthető az adott falra.
Kültéri egység nélküli klímát keres?
A Fűtésüzlet.hu kínálatában többféle Fisher és Zymbo monoblokk klíma található.
Monoblokk klímák és aktuális árak
→
Készülékválasztás előtt érdemes ellenőrizni:
a szükséges hűtőteljesítményt;
a rendelkezésre álló falfelületet;
falvastagságot;
a fal anyagát;
a faláttörések lehetőségét;
elektromos csatlakozást;
és a kondenzvíz-kezelést.
Így elkerülhető, hogy a megvásárolt készülékről csak a helyszínen derüljön ki, hogy nem vagy csak jelentős többletköltséggel telepíthető.
